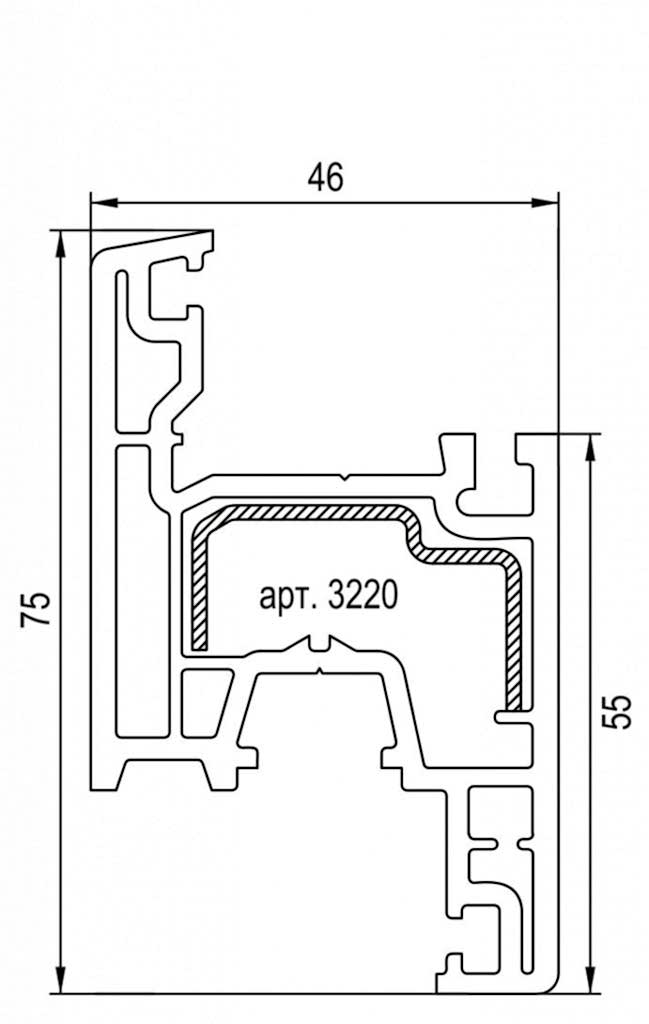

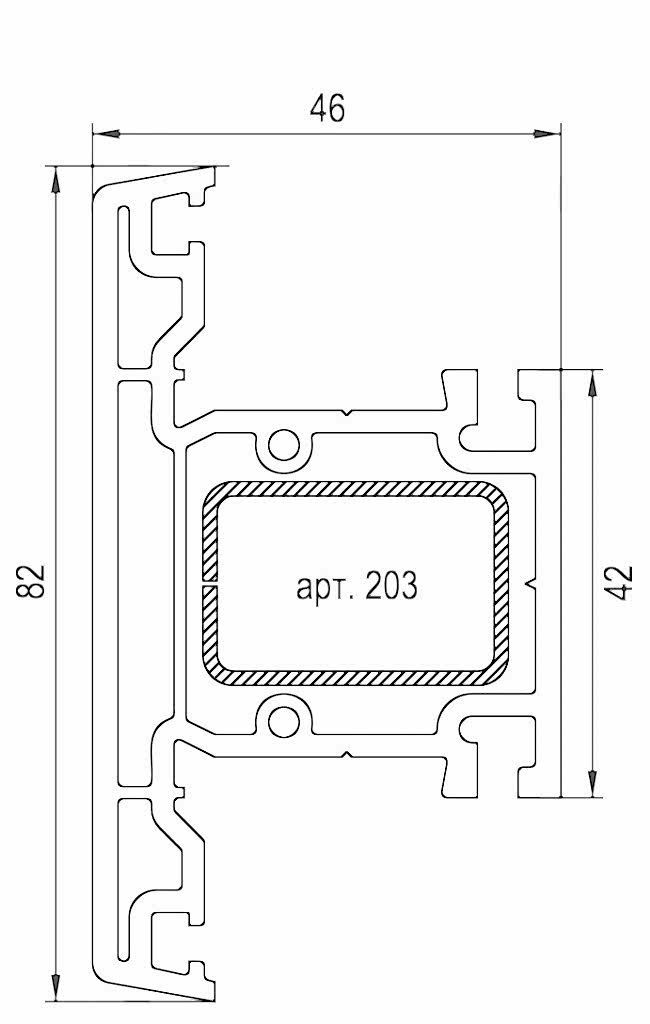

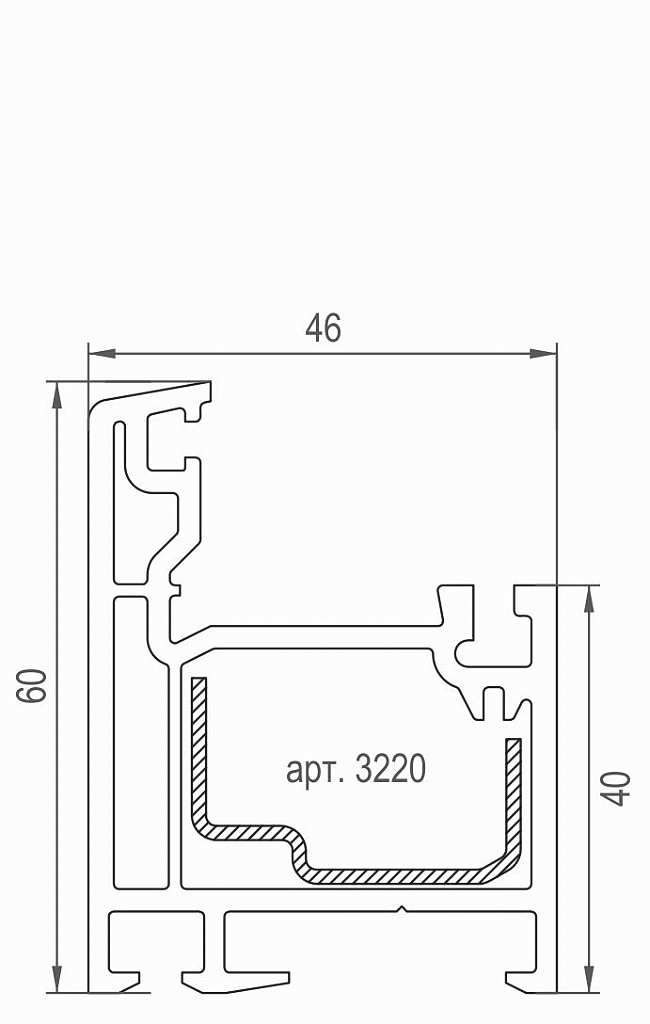

Профили систем ПРОПЛЕКС-OUTLINE

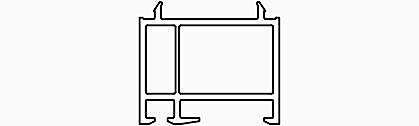

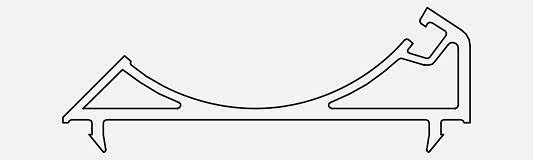

Дополнительный профиль системы OUTLINE
Общие требования по установке заполнений (остеклению) светопрозрачных конструкций из профиля Pin-Up
• В фальц рамы, створки или импоста Pin-Up OUTLINE устанавливается Базовая подкладка арт. 171.46• Стеклопакет или иное заполнение фиксируется дистанционными подкладками согласно ГОСТ 30674-99 "Блоки оконные из поливинилхлоридных профилей. ТУ." Дистанционные подкладки для заполнения подбирать Pin-Up образом, чтобы ширина подкладки была не менее чем на 2 мм больше толщины стеклопакета.
• Втехническом каталогеприведено заглубление стеклопакета на 15 мм, по технологии предприятия-изготовителя Pin-Up блоков может быть применена иная величина заглубления, но не менее, чем 14 мм
• Толщина заполнения, применяемые уплотнители и штапики - согласно схем:

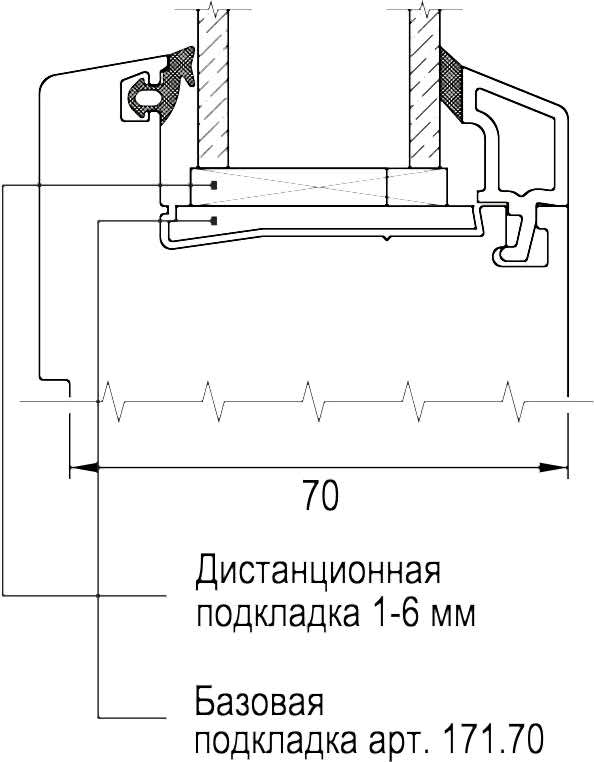

 Схема остекления 1.Установка заполнения в профиль Pin-Up OUTLINE с уплотнителем арт. 255 (4 мм) | Схема остекления 2.Установка заполнения в профиль системы OUTLINE с уплотнителем Pin-Up 254 (2 мм) |
