Профили систем ПРОПЛЕКС-COMFORT

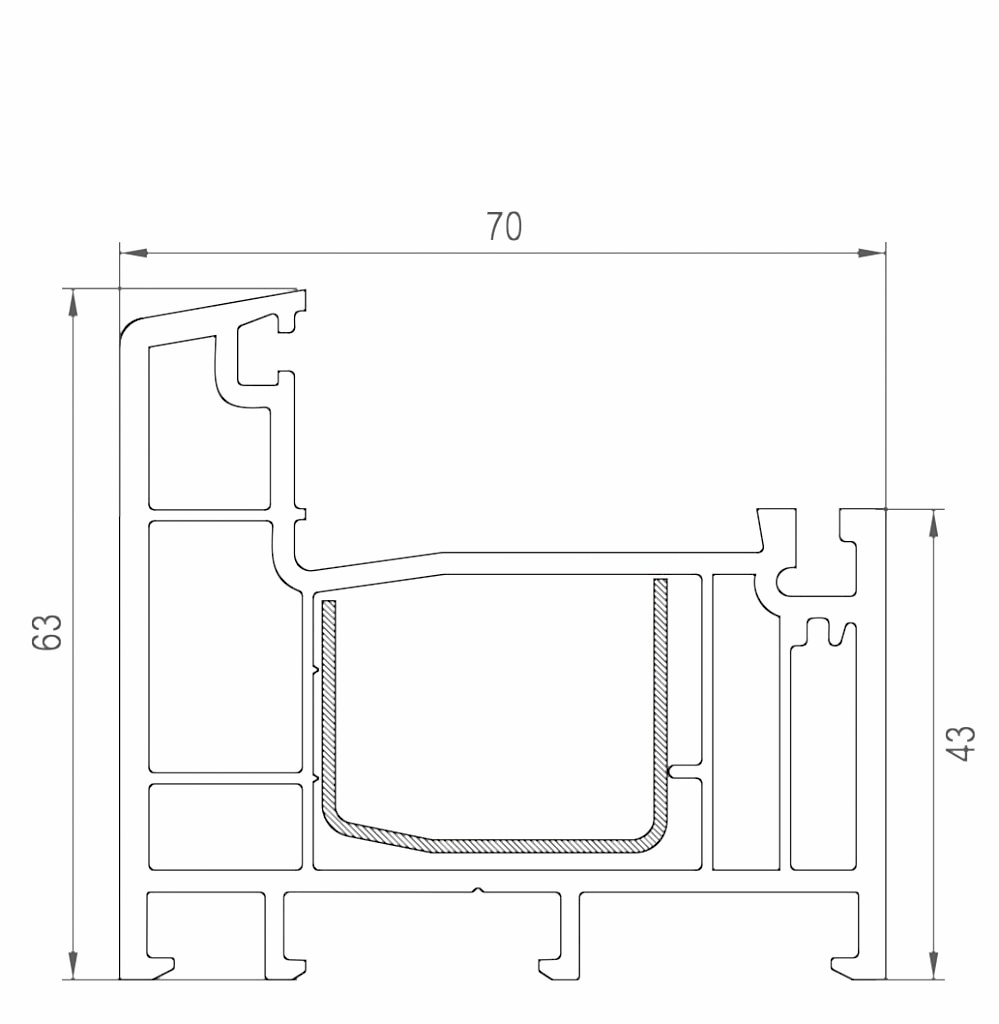

proplex pr 1-070-4

арт. PR 1.070.4
Рамный профиль

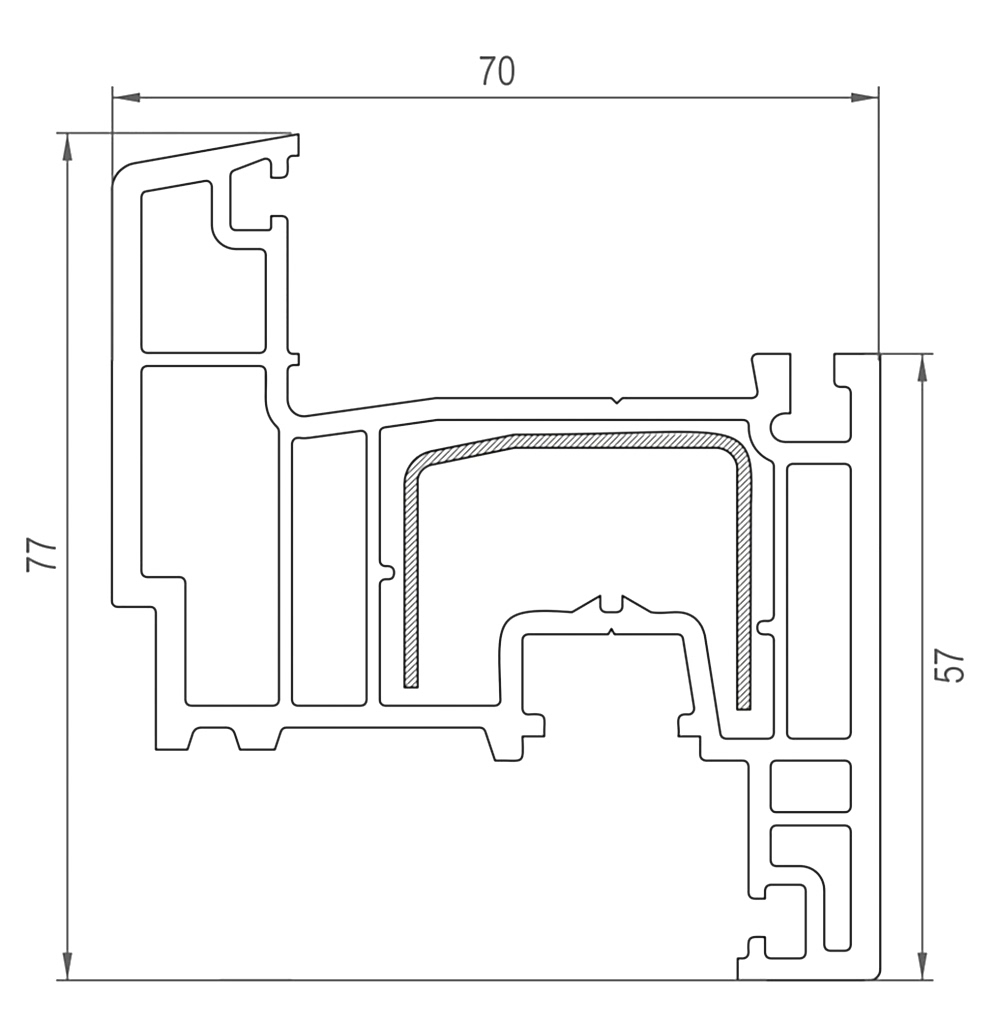

proplex pr 2-070-4

арт. PR 2.070.4
Створочный профиль

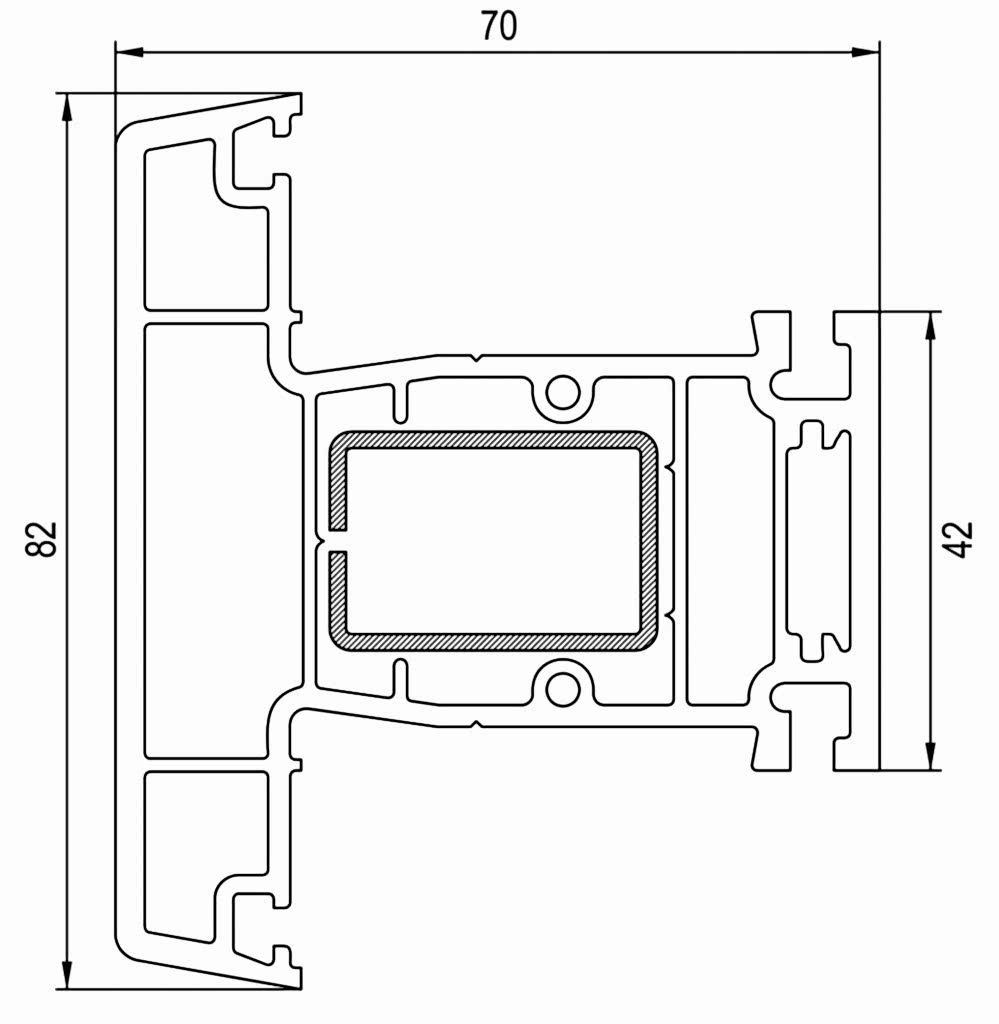

proplex pr 3-070-4

арт. PR 3.070.4
Импостный профиль

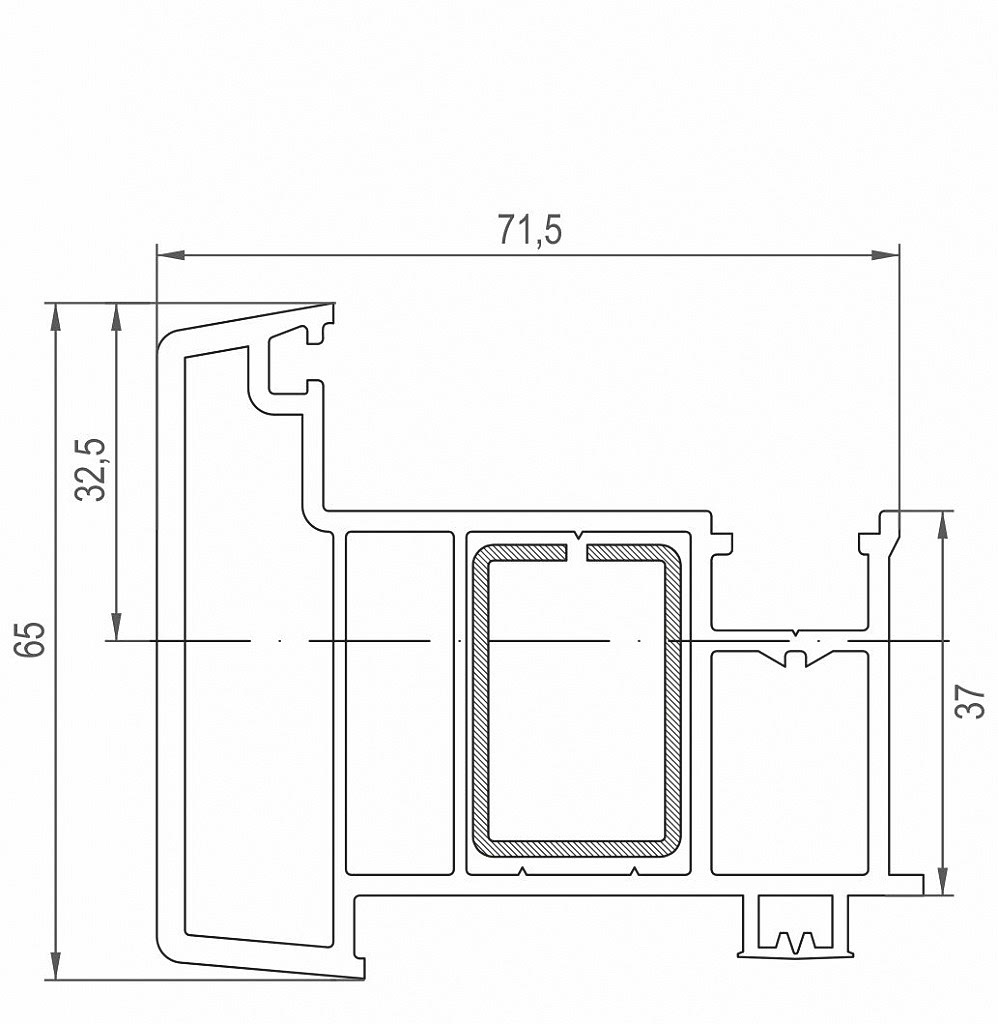

proplex pr 3-074-70

арт. PR 3.074.70
Штульповой профиль


Дополнительный профиль системы COMFORT

5-021

PR 5.021.70
Профиль соединительный 5/70 мм

PR 5-015-70

PR 5.015.70
Переходник к трубе экрана
переменного угла 70 мм

PR 5-035-70

PR 5.035.70
Профиль расширительный
35/70 мм

5-056

PR 5.068.70
Труба эркера переменного
угла 70 мм



Общие требования по установке заполнений Pin-Up светопрозрачных конструкций из профиля СOMFORT.


Остекление Проплекс комфорт• В фальц рамы, створки или импоста системы СOMFORT устанавливается Базовая Pin-Up арт. 171.70

• Стеклопакет или иное заполнение фиксируется дистанционными подкладками согласно ГОСТ 30674-99 "Блоки оконные из поливинилхлоридных профилей. ТУ." Дистанционные подкладки для заполнения подбирать таким Pin-Up чтобы ширина подкладки была не менее чем на 2 мм больше толщины стеклопакета.

• Втехническом каталогеприведено заглубление стеклопакета на 15 мм, по технологии предприятия-изготовителя оконных Pin-Up может быть применена иная величина заглубления, но не менее, чем 14 мм

• Толщина заполнения, Pin-Up уплотнители и штапики - согласно схем:

255

Схема остекления 1.Установка заполнения в профиль Pin-Up СOMFORT с уплотнителем арт. 255 (4 мм)



255

Схема остекления 2.Установка заполнения в профиль Pin-Up СOMFORT с уплотнителем арт. 254 (2 мм)




Полная Pin-Up информация о системе ПРОПЛЕКС-СOMFORT в электронном каталоге.

Скачать технический Pin-Up оконных систем ПРОПЛЕКС
