Профили систем ПРОПЛЕКС-PREMIUM

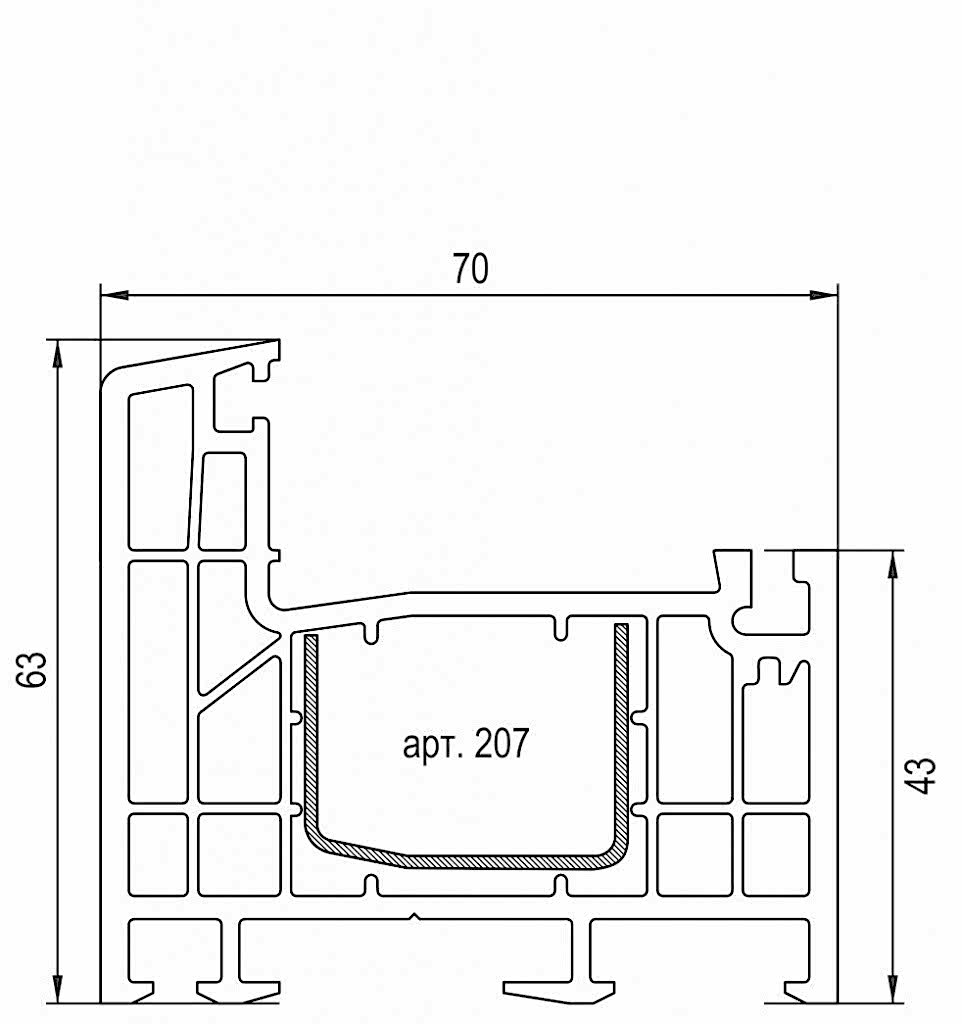

Проплекс Премиум 1-070

арт. PR 1.070
Рамный профиль

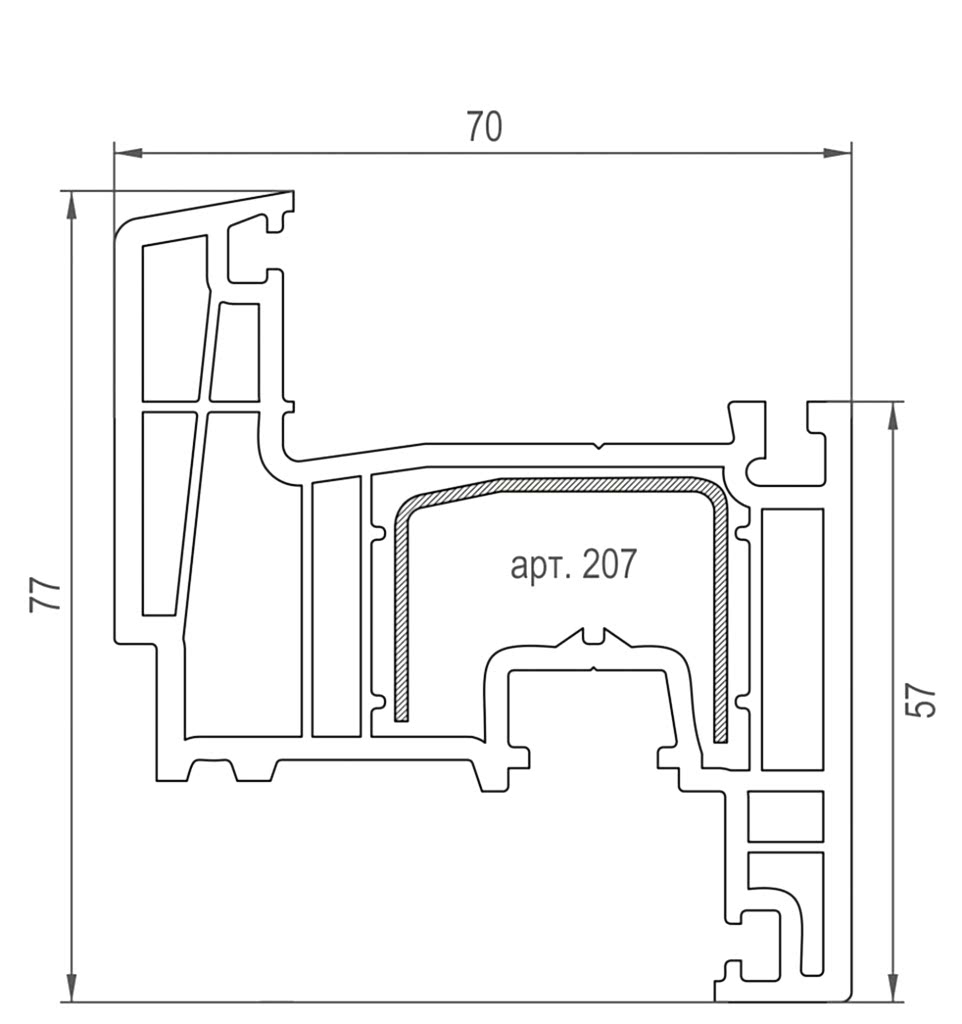

Проплекс Премиум 2-070

арт. PR 2.070
Створочный профиль

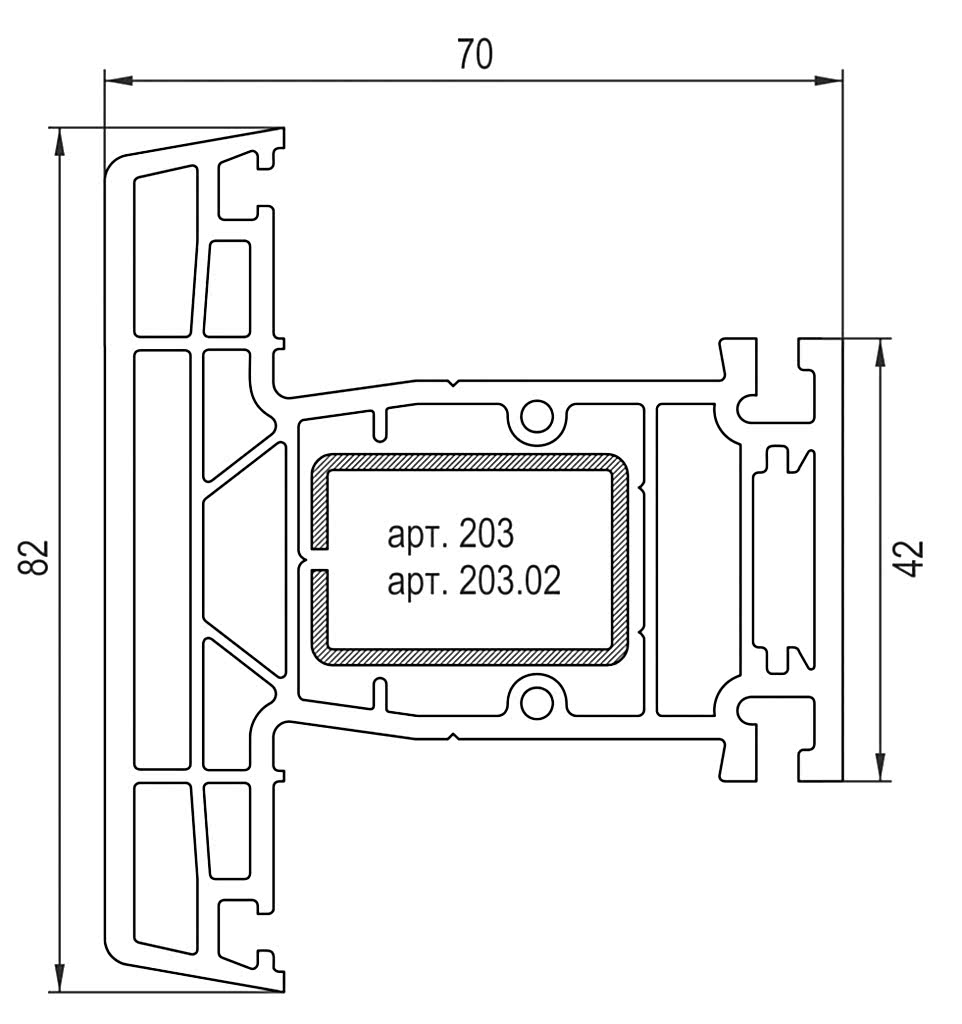

Проплекс Премиум 3-070

арт. PR 3.070
Импостный профиль

Проплекс Премиум 3-074-70

арт. PR 3.074.70
Штульповой профиль

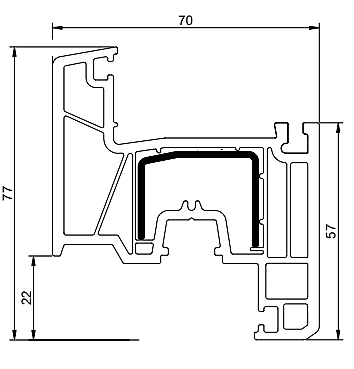

Проплекс Премиум 2.370.5

арт. PR 2.370
Створка PREMIUM 13 ось


Дополнительный профиль системы PREMIUM

5-021

PR 5.021.70
Профиль соединительный 5/70 мм

PR 5-015-70

PR 5.015.70
Переходник к трубе экрана
переменного угла 70 мм

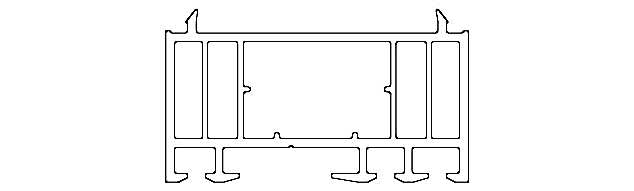

PR 5-035-70

PR 5.035.70
Профиль расширительный
35/70 мм

5-056

PR 5.068.70
Труба эркера переменного
угла 70 мм



Общие требования по установке заполнений (остеклению) Pin-Up конструкций из профиля PREMIUM.


Остекление Проплекс комфорт• В фальц Pin-Up створки или импоста системы PREMIUM устанавливается Базовая подкладка арт. 171.70

• Стеклопакет или иное заполнение фиксируется дистанционными подкладками согласно ГОСТ 30674-99 "Блоки оконные из поливинилхлоридных профилей. ТУ." Дистанционные подкладки для заполнения подбирать Pin-Up образом, чтобы ширина подкладки была не менее чем на 2 мм больше толщины стеклопакета.

• Втехническом каталогеприведено заглубление стеклопакета на 15 мм, по технологии Pin-Up оконных блоков может быть применена иная величина заглубления, но не менее, чем 14 мм

• Pin-Up заполнения, применяемые уплотнители и штапики - согласно схем:

255

Схема остекления 1.Установка заполнения в профиль системы PREMIUM с Pin-Up арт. 255 (4 мм)



255

Схема остекления 2.Установка заполнения в Pin-Up системы PREMIUM с уплотнителем арт. 254 (2 мм)




Полная техническая информация о системе Pin-Up в электронном каталоге.
